增益結構調整的目的是使各級設備（如音頻處理器）獲得最大信噪比，并使音頻系統操作者獲得更大的調節空間與操作安全性。本文將以設置音頻處理器增益結構為切入點，從原理解析、實操步驟以及常見問題分析，讓你掌握原理進而可以適用于整個音頻系統的調整。

目錄導讀：
① 增益結構設置前的核心要點；
② 四步搞定增益結構調整；
③ 實際應用中常見問題及優化建議。

增益結構設置前的核心要點

作為被設計在標稱操作電平上使用的音頻設備，對通過的信號有著上限值的要求，一旦信號超過上限值就會發生削波失真。同樣，所有的設備也有信號的下限值即本底噪聲，有效信號若低于本底噪聲則會被噪聲淹沒。

▍動態范圍

當信號在音頻設備通道中傳輸時，我們必須同時關注設備的最大輸入電平與本底噪聲水平，這兩者之間的比值我們稱為該設備的動態范圍。（區別于我們常常談?wù)摰囊纛l信號動態范圍，如交響樂擁有比新聞播報更大的動態范圍指的就是信號動態范圍。）

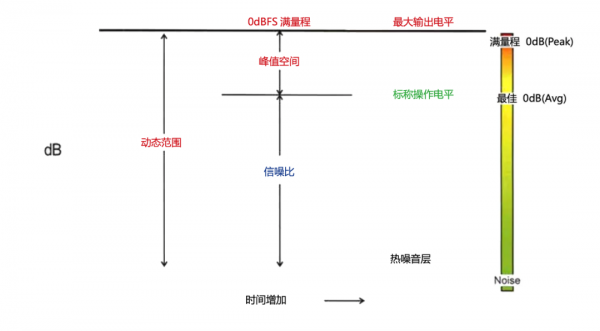

動態范圍、信噪比與峰值空間的關系

除了關注模擬器件的指標，對于數字設備而言，音頻信號采樣量化的位深也決定了設備的動態。通過以1-bit為6dB的動態值計算，16bit最大動態為16x6=96dB，24bit的設備則可以擁有24x6=144dB的動態。也就是說，采樣位深數值越大，設備動態范圍就越大。這里請勿與模擬信號的動態范圍混淆。

▍本底噪聲

當最小的音頻信號低于本底噪聲水平時，語音可懂度會受到噪聲影響而降低。事實上，當音頻信號電平只與本底噪聲水平相差無幾時，人耳聽感對這樣的聲音也是不能忍受的。對音頻系統信噪比的要求具體取決于不同應用場景，但總的來說，越是專業擴聲的場合就越是應當對信噪比提出高的要求。

▍削波失真

假如輸入信號電平超過了設備的最大電平，設備會出現削波失真。舉例設備的最大輸入電平為+20dBu，如果給它輸入一個峰值電平達到+24dBu的信號，信號將會產生削波失真。在實際應用當中，我們希望避免信號削波的另一個重要原因是：當削波發生時，其所產生的直流成分對揚聲器的線圈有著致命性的摧毀作用，短短數秒內就可能將揚聲器里高頻單元燒毀。

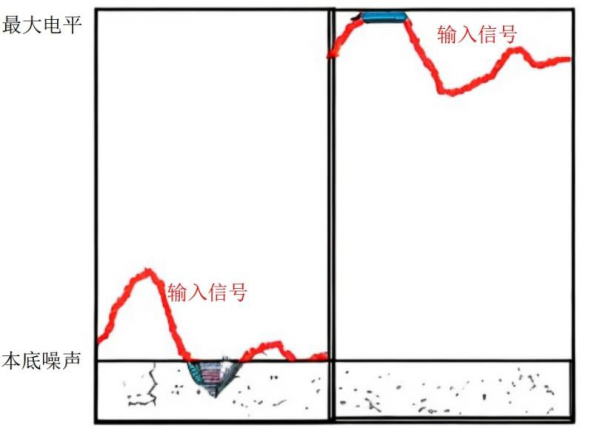

圖左：信號被設備本底噪聲淹沒；圖右：信號發生削波失真

▍增益結構

既然音頻系統在單個音頻設備中傳輸要考慮動態范圍，那么作為由各個音頻設備所組成的音頻系統自然也有系統的動態范圍。音頻系統的動態范圍很大程度上依賴于系統工程師對設備的選型以及“增益結構”的配置。而這一點符合“木桶短板效應”，如在專業音頻系統中插入消費級的設備不是明智的選擇。即使采用的都是專業級別的設備，也有可能因?yàn)樵鲆嬖O(shè)置不得當而達不到系統期望的使用效果。



那么，什么是“增益結構”呢？增益結構（gain structure）可以定義為發生在音頻信號鏈路當中的各級增益關系，如在音源與音頻處理器之間、音頻處理器與功放之間等等。

一種不正確的增益結構設置可能會導致：

揚聲器發出持續可聞的“沙沙聲”底噪聲；

調音人員無法精細化地調節音量大小；

提升音量會“破音”，聲音因削波失真不可辨；

系統無法還原大動態范圍的節目音頻；

較低信噪比迫使系統提升增益，間接增大聲反饋風險等。



總而言之，我們盡可能地希望音頻運行在動態范圍最大化（且信噪比最大化）的系統當中，以正確重現人聲或節目音頻的更多細節。

掌握了上面的背景知識，以下步驟將能指引你在實際使用當中完成對音頻處理器的增益結構設置。



四步搞定增益結構調整



（1）關閉你的功放

要設置正確的增益結構要求我們由信號鏈路從前往后來進行調整，在這一步驟中，你不需要聽到任何聲音，只需要參考電平即可。



（2）調整音源的輸出位置

你或許會在某些音源設備上發現不止一種類型的音頻輸出接口，或是具有Mic/Line電平選擇的撥檔（如無線話筒接收機）。

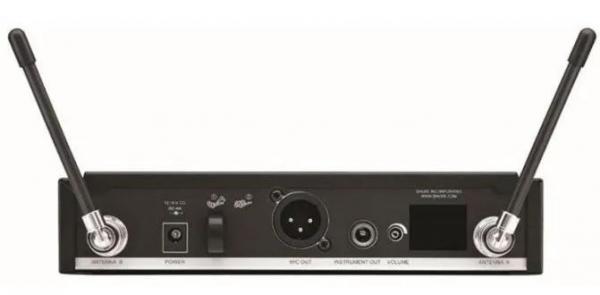

無線話筒接收機不同類型的音頻輸出



首先，在專業音頻系統連接中，我們盡可能地使用平衡接口進行連接，這樣能夠進行長距離地傳輸而不額外引入更多噪聲。

如果是需要將音源連接到一般的傳統調音臺，還需要注意接口類型之間存在差異，需要結合查看產品規格書。如用于Mic電平連接的卡儂接口（XLR）所能承受的最大輸入電平比用于Line電平連接的大三芯接口（TRS）的低。

而對于將音源連接到我們的音頻處理器上則無此顧慮，每個輸入通道的接口適用于無論是Mic電平或是Line電平的音源，同時具有可獨立控制的48V幻象供電開關和步進靈敏度增益（話放）調節，可作為話筒前級對話放增益進行精細設置。（設置方法在第③步驟進行詳細闡述。）

另外，如果是節目源類型的音源（如播放器），其通常具有恒定的本底噪聲。通過增加音源自身的輸出電平就能增加信噪比，可以在進入到處理器不失真的前提下盡量調高。



（3）調整音頻處理器輸入靈敏度增益（話放）

對于調音臺或數字音頻處理器設備而言，其本身也具有恒定的本底噪聲。

對于Line電平接入的輸入信號，一般無需調整輸入靈敏度增益（話放）就可以擁有足夠的信噪比。但是如果對于Mic電平或消費類音頻產品接入，則不可避免出現信噪比不足的情況。因此需要在信號進入ADC模數轉換之前（即在不增加設備自身的本底噪聲的前提下），通過輸入靈敏度增益（話放）放大輸入信號從而提升信噪比。

在「RNN系列」，電平表采用dBu為單位，即0dBu為處理器的“標稱操作電平”大小。在音源常規播放/話筒正常使用距離的情形下，觀察并緩慢調整輸入靈敏度，使得音頻處理器輸入通道電平表大小達到“標稱操作電平”。每一輸入通道都是如此設置。此時音頻處理器的增益結構處于所謂的“0進0出”的增益結構，信號電平與設備最大電平之間將保留充分的峰值空間（Headroom）以滿足后續用戶正常的音量操作范圍。

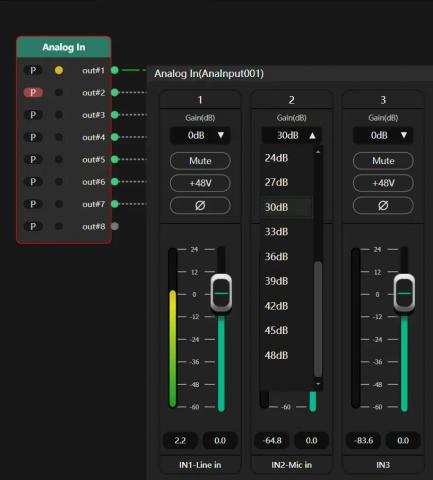

RNN模擬輸入通道靈敏度調節

除了dBu電平表外，另外一種常見的方式是采用dBFS電平表（滿刻度電平表）。如「NLP系列」的最大電平標定為0dBFS，則-18dBFS為處理器的“標稱操作電平”大小。工程師只需結合具體該設備的參數規格表后就可以推算dBFS電平表上其他刻度相對應的電平值。

NLP的dBFS電平表

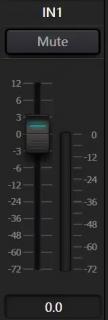

值得注意的是，增益不僅會對信號放大，也會對與信號一同進入的上一級噪聲進行放大。如“音量推子”等具有電平調節功能的增益是發生在ADC模數轉換之后，它的上一級噪聲除了包含與信號一同進入的噪聲，也包含了設備接口自身的本底噪聲。因此，盡管都是對信號起到音量調節作用，在信噪比提升方面“音量推子”并不能達到與靈敏度增益同樣的效果。所以說，一旦靈敏度增益正確設置，就不宜再頻繁調整。否則將其作為音量控制手段交給最終用戶，會極大程度地影響系統穩定性。

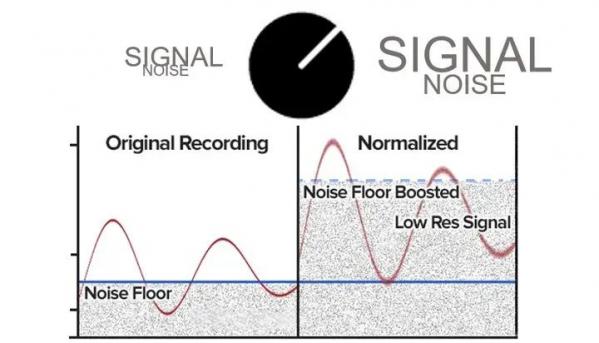

增益不僅會對信號放大，也會對與信號一同進入的噪聲進行放大



到這一步音頻處理器的增益結構調整結束。同理，通過對在信號鏈路上處于功放之前的設備節點，都進行“0進0出”的設置，這樣的增益結構我們稱為統一增益（Unity gain）。擁有相同的峰值空間的好處是能夠最大化用戶在使用過程的音量提升范圍，不會由于“木桶短板效應”而提前產生削波或降低信噪比。



（4）設置功放靈敏度

最后一步就到了將聲音放出的環節。大部分情況下，功放的音量設置由位于功放前面板的靈敏度調節旋鈕完成（如果使用的是DSP功放，則通過調節DSP的輸出增益來完成任務）。在開啟功放前，請注意將旋鈕調節至關閉狀態以防止突然的大電平信號而導致人耳永久性聽覺損傷或揚聲器及其他系統設備損壞。



調節開始時，同樣建議在音源常規播放、話筒正常使用距離的情形下，并緩慢調整功放旋鈕直到揚聲器的目標覆蓋區域達到目標或標準擴聲聲壓級。每一組功放揚聲器都是如此設置。至此，系統的增益結構就完成了快速調節。



聲學仿真軟件對系統聲壓級覆蓋進行設計

調試完還有底噪？可能是這些原因



有時你會在擴聲系統當中發現，在已經完成增益結構設置之后，仍然出現較大的本底噪聲。

第一種可能是設計的聲壓級高于環境實際使用需求，通過降低功放輸出靈敏度可以決定最終合適的音量。

第二種可能是不得不選擇折中的方案，無論是評估噪聲是來自于系統中哪一個最薄弱的環節，并判斷是否要對其進行替換；或是通過壓縮峰值空間并限制用戶音量調節范圍等手段，使得信號能夠盡量遠離本底噪聲。

第三種可能是揚聲器功率數量少，功率小，無法滿足使用需求時一味增加功放放大倍數，從而導致本底噪聲同樣放大，在沒有擴聲條件下有可聞的設備底噪聲，這時需要重新設計或增加揚聲器數量、功率來解決該問題。



另外，盡管不是本文的重點，需要強調的是：在擴聲系統調試中，增益結構調整僅僅只是其中一步。即使增益結構設置完成，仍然會出現音量調節范圍常因聲反饋（嘯叫）而受限，或是無法實現多只話筒同時打開的情況。



此時必須要意識到，我們只有先通過合理的音頻系統設計、聲學考慮、音頻設備選型、以及通過運用音頻處理器混音算法或者M(jìn)ix-minus方式等，如果一味的使用反饋抑制器等來解決聲反饋問題，只能將系統或音頻質量變的越來越糟糕，并不會有顯著的傳輸增益提升。



所以，作為專業的音頻人士，一定是專注專業音頻設計、選型、合理使用DSP算法和方法技巧，才能實現將一個好的音頻系統呈交給最終用戶。
