智慧音頻管理系統

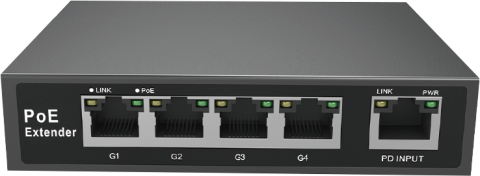

系統由會議單元NMC101D、 PoE中繼器NMC4、 音頻交
換中心NMC16和會議主機NMC100D構成。
換中心NMC16和會議主機NMC100D構成。
言系統/智慧音頻管理系統.png)
產品概述
“智慧”音頻管理系統是—個純數字處理和傳輸?shù)母呒蓵?huì)議平臺， 系統由會議單元NMC101D、 PoE中繼器NMC4、 音頻交換中心NMC16和會議主機NMC100D構成。該系統旨在提供節省線材、安裝簡便、 調試簡易、應用高效的音頻理鮮決方案。
產品特點

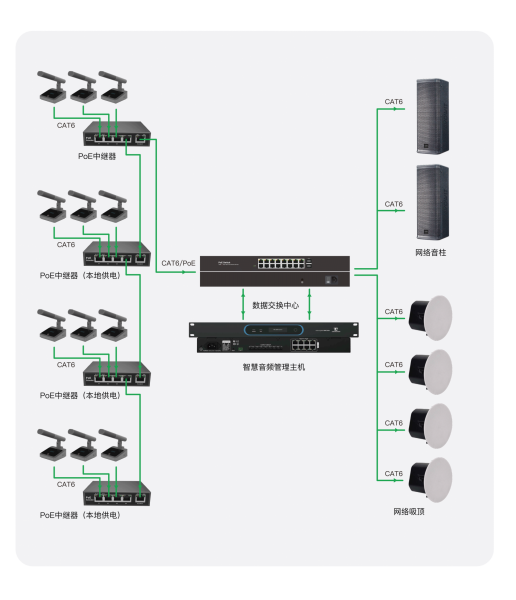

解決方案

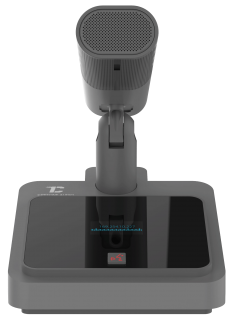

正面
(1).png/NMC101D-(1)(1)__233x320.png)

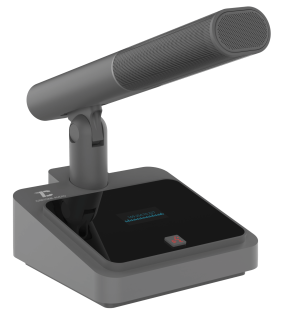

左側視角
.png/NMC101D-(2)__283x320.png)

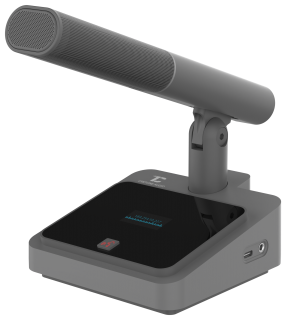

右側視角
.png/NMC101D-(4)__286x320.png)

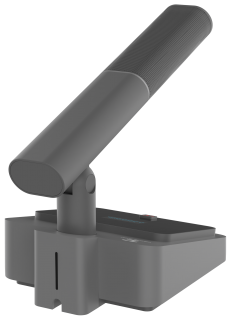

背面
.png/NMC101D-(3)__232x320.png)
產品參數
| 咪頭 | 駐極體電容式 |
| 振膜 | 14mm直徑鍍金 |
| 指向特性 | 超心型 |
| Dante輸出通道 | Dante輸出通道 |
| 處理器 | 純國產處理芯片 |
| 話放增益 | 0-42dB (精度1dB) |
| 供電 | PoE供電，IEEE 802.3af |
| 頻率響應 | 20Hz~20kHz (0/-0.3 dB) |
| 最大電平 | +9dBu |
| 最大聲壓級 | 110dB |
| 靈敏度 | -36dB (10.0 mV) 以1V于1Pa |
| 采樣率 | 48 kHz |
| THD+N | ≤0.002% (1kHz，+4dBuA計權) |
| 信噪比 | ≥106dB (A計權) |
| 噪聲 | ≤-88dBu (A計權) |
| 輸出阻抗 | ＜200Ω |
| 麥克風導線 | 1m長 (標準RJ45母頭) |
| 運輸重量 | 1.05Kg |
| 尺寸（寬x深x高） | 220x34x23mm |
產品參數

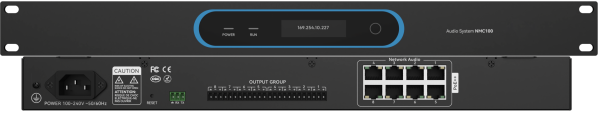

| 處理器 | ADI SHARC 21569 |
| 頻率響應 | 20-20kHz ±3dB |
| 采樣率/量化位數 | 48K/24bit |
| 最大電平 | 20dBu |
| 輸入增益 | 0-48dB |
| 輸入動態范圍 | ≥115dB |
| 幻象電源 | +48V/100mA |
| 輸出動態范圍 | ≥115dB |
| THD+N | -97dB 1kHz (未計權) |
| 輸入阻抗(平衡接法) | 5.4KΩ |
| 輸出阻抗(平衡接法) | 300Ω |
| 系統延時 | <3ms |
| 工作電源 | AC110~240V,50Hz/60Hz |
| 尺寸（寬x深x高） | 482 x 260 x 45mm |
| 運輸重量 | 4KG |
| 環境工作溫度 | 0-40℃其他 |
產品參數
| 端口特征 | 16個10/100/1000Base-T POE口（Data/Power） | 供電引腳 | 默認支持1/2,4/5(+) & 3/6,7/8(-) 8芯供電 |
| 2個1000Base-X SFP上聯光口插槽(Data) | PoE端口 | 95W，標準IEEE802.3af/at/bt，16個端口 同時使用時，平均每端口功率最大71W |
|
| 網口特性 | 1-16口10/100/1000Base-T (X) 自動偵測，全/半雙工MDI/MDI-X自適應 | 總功率/輸入電壓 | 1200W 交流（AC100-240V） 配套電源：AC:100~240V50~60Hz6.6A ×2 |
| 背板帶寬 | 52Gbps（無阻塞） | 工作溫度/濕度 | -20~+55℃；5%~90% RH無凝結 |
| 包轉發率@64byte | 26.78Mpps | 存儲溫度/濕度 | -40~+80℃；5%~95% RH無凝結 |
| MAC地址表 | 8K | 外觀尺寸（L×W×H） | 440×290×44.5mm |
| LED指示燈 | 電源指示燈-PWR(綠色)；數據指示燈-Link（黃色） PoE指示燈-PoE（綠色）；上聯口速率指示燈-SPEED(綠色) |
凈重/毛重 | <5.0kg/<5.8kg |
| LED指示燈 | 1-16端口支持IEEE802.3bt，并向下兼容 IEEE802.3af/at標準PoE供電 |
安裝方式 | 桌面、1U/19寸機柜安裝 |
