上期我們分享了在不同的會議場景中，如何選擇數字音頻處理器。然而高效順暢的會議，僅有數字音頻處理器是不夠的，一場清晰的會議離不開一個合理的設計與調試的穩定音頻系統。

一說到調試，嘯叫、回聲、掉字、音量忽大忽小、擴聲效果不好……這些問題是一個調試工程師的常見問題和煩惱，同樣這些問題也會分分鐘讓會議翻車。今天，我們就來聊聊如何優化調試擴聲系統。


調試不當?shù)牡湫蛦栴}和風險
常見的問題如下

1.聲反饋嘯叫：話筒的開啟數量多、音箱位置布局不合理、增益架構不合理等；

2.空間混響：反射聲干擾直達聲導致語言清晰度下降；

3.動態與均勻度失衡：房間擴聲聲壓級大小不均勻，音頻信號電平超過 ±6dB 影響聽覺一致性和舒適度

4.傳輸頻率特性失衡：擴聲頻率能量成分不平衡，非線性失真＞1% 造成音質效果差。

以上的問題和風險在調試的過程中只能盡可能的去規避，因?yàn)檫€涉及到建聲條件、設計合理性等問題?，F(xiàn)在行業里很多公眾平臺去講如何調試，卻很少去涉及牽扯到建聲環境，甚至調試都需要用2-3分鐘的時間去計時多快速，這并不是一個好的事情，因?yàn)楦咝Р⒉坏扔诤媒Y(jié)果，擴聲是服務于人耳聽覺，而聽覺感受帶有主觀性。

作為一名專業的系統工程師，還是要秉承著專業、嚴謹、科學、并有一定聽覺審美的態度去做好擴聲系統調試。

擴聲系統調試的4大關鍵流程

在講調試之前，小編更希望強調，建聲條件和設計合理性，已經決定了調試效果的 50% 以上，所以前期的設計和建聲非常重要?。?！

注意：在做任何擴聲系統調試之前，請熟悉場地和環境，并用主觀感受建筑聲學環境和系統噪聲大小，從一開始就應該清楚，你是否能夠做到很好。因?yàn)榻酉碌恼{(diào)試是在這樣的條件下進行，所以當有一定的認知之后，你需要去跟用戶進行一定的交流。之后還需要確保設備是否正常運行，系統接線鏈路是否正常合理，音箱的點位、角度是否合適，并且是否正常出聲。

我們需要做完這些基礎檢查和配置后，再與用戶溝通使用需求等問題，才能做接下來的調試工作。切記，一個優秀的擴聲系統調試并不是僅僅完成一項流程化的工作。

（一）擴聲系統的頻響校準與系統延時對齊

聲場均衡校準

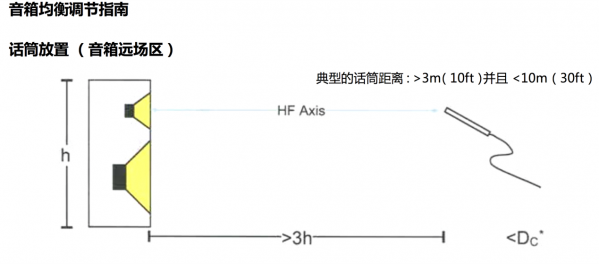

我們需要去了解擴聲的揚聲器基礎特性，例如頻響范圍，指向性和聲壓級等。我們了解完，需要對聲場中的揚聲器進行聲場校準，這里需要注意的是聲場頻響校準，而非音箱的頻響校準。這里的區別在于如果是在好的條件下，做音箱頻響校準（音箱高度的3倍以上距離測量）。

音箱的測量曲線越平直越好，校準也應盡量保持平直。

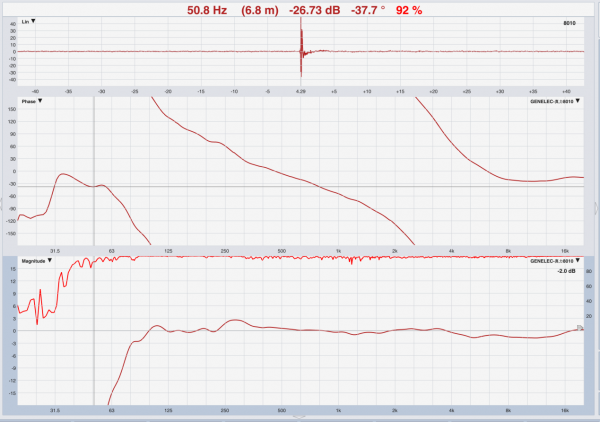

*注：音箱曲線（GENELEC8010-軸向1米處測量）約25cm高度

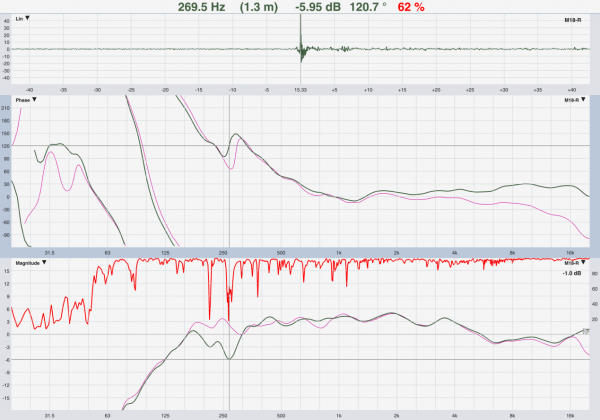

*注：聲場音箱曲線（某音箱軸向6米處測量LR）

但在聲場中的頻響獲取涉及到反射聲，空氣的傳播衰減等各類因素原因，我們并不能將音箱曲線做的非常平直。我們通過測量工具和軟件的方式，逐一將主擴聲、補聲、超低等揚聲器進行測量（建議同時多話筒點位測量，再進行平均，沒有條件就多次測量再平均進行觀看）、然后進行數據對比并合理的校準。

在測量聲場頻響曲線時，我們無論使用什么樣的測量軟件和工具，在測量之前建議需要做測量工具的校準以及設備軟件的使用規則進行熟悉，并且需要了解在時域和頻域的概念下的區別，能夠讀懂測量的曲線以及在聲場中出現的相干性曲線和脈沖時間，這里就不單獨去講這些內容。

那在校準聲場頻響的時候，需要搭配處理器中的高低通濾波、參量均衡（Parametric EQ）甚至是反相、FIR濾波器（可減少對相位的破壞）或全通濾波器等方式調節來校準聲場頻響與相位。

延時同步對齊

在大場景中，由于各音箱距離不同，聲音到達聽眾耳中的時間會存在明顯差異，差距大還會聽到明顯的兩聲，所以為了整體擴聲的方向一致性和聲音的疊加，不同音箱擴聲聲音頻率的耦合，我們需要對不同揚聲器的延時進行對齊。
一般都是將主擴作為對齊的對象，所有揚聲器與主擴對齊。這里可通過測量軟件來查找延時誤差，在輸出端（處理器或DSP功放）進行延時補償對齊。需要注意的是，大多數情況都是對齊低頻部分，因?yàn)橹懈哳l的相位一致性相對比較好，若存在較大的相位差，可能需要涉及到使用全通濾波器或者反相進行校準。

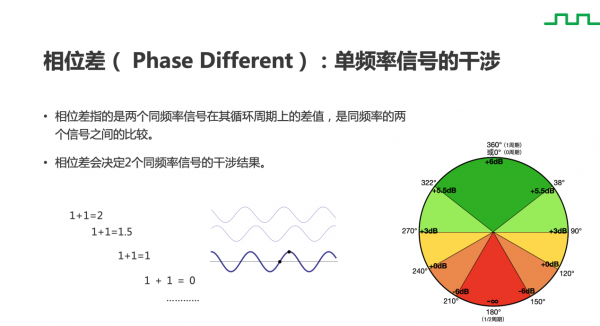

下圖為時間差導致相位問題，從而讓多音箱擴聲時產生梳狀濾波效應，所以需要做相位對齊的工作是必然的。

*注：不同相位度數的音量疊加與衰減

在完成聲場的頻響和延時的校準后，還需要將整個聲場的音量做一定比例的校準，需要在廳音區得到的聲壓級大小校準，也就是聲場不均勻度較好的情況，盡可能保障在3dB以內，讓整體的聲場均勻度得到一致性。同時還需要了解音箱的功率和放大倍數信息，在這之前做上音箱保護工作，一般在DSP功放或者處理器上輸出端做上限幅度，來確保在意外的情況下不會損壞或燒毀揚聲器。

（二）話筒管理調試

首先建議設計獨立的話筒，而并非首選傳統手拉手的話筒方式，因?yàn)槭掷秩魺o法做到獨立輸出信號，輸出信號是混合的方式，那么將會出現多只話筒的最大傳聲增益受限于條件最不好的那一只。

其次是需要正確選擇合適的話筒的指向性和話筒桿長度，這里的問題涉及到話筒拾音距離和拾音角度。當一切都比較合理合適時，我們需要了解話筒的靈敏度，根據正常使用的情況，距離會議話筒咪頭大約20公分左右的距離，使用相對正常的音量進行說話，然后去調整增益（調音臺或處理器端），在調試過程中，請?zhí)崆瓣P(guān)閉功率放大器（或音箱電源），調整增益至合適電平大?。?4dBu或-18dBFS），隨后對所有話筒進行整體調整為統一的電平大小。

當話筒電平調節合適后，去進行信號路由，將信號發送至功放或者音箱端，然后再逐一開啟功放或音箱，將音量逐一增加至合適的大?。ㄒ话銜?huì)議室的擴聲聲壓級SPL在75-80dBA）

（三）動態信號調控與反饋抑制調試

接著是利用處理器高低通濾波器的進行話筒無用信號濾波，這里由于話筒的使用可能無法保障所有人使用都是正確的，那對于話筒拾音來說，會存在近講效應，當發言者離話筒較近，會產生更多的低頻頻率，并且聲音的音量也會增加很多（距離增加一倍聲壓級增加6dB），建議使用多段或分段壓縮模塊，來平衡這一現象問題，讓發言者離話筒遠近時都盡可能的保證聲音的頻率和音量的大小相對穩定。若沒有，也可以使用壓縮器，設置合適的閾值和比率，來實現話筒的動態穩定，至少能夠保證在大聲近距離說話時電平信號不會失真。

最后，對于聲反饋問題來說，如果需要同時打開多只話筒，建議使用自動混音功能，啟用門限自動混音或增益共享自動混音功能。這是為了降低話筒之間的串音和噪聲，最大化音頻信號的信噪比。

再去根據實際情況調整不好的頻率信息，而并非一開始在沒有校準聲場之前就想到使用反饋抑制器，均衡器等處理模塊來去解決反饋嘯叫的問題。（這里小編提醒一下，當進行反饋抑制時，若超過4個頻率仍未解決，請不要繼續進行反饋抑制操作。因?yàn)榇藭r(shí)系統的傳輸增益已經達到極限，如果繼續操作，將會無限制地破壞頻率，帶來的直接問題并非擴聲音量的提升，而是音質和效果的破壞）。

若在允許的環境條件下，還有另一種方式，Mix-Minus的分區擴聲法，根據話筒與音箱的位置對應關系，將距離音箱近的話筒音量在該音箱輸出上衰減3dB左右，距離音箱遠的話筒送該音箱的音量大3個dB左右，依次類推，做不同的發送量，來進一步避免聲反饋的發生，提高整體傳聲增益。

（四）系統聯調驗證

完成各模塊單獨調試后，還需要在真實環境中進行全系統聯調，聯調方法包括逐步提高各通道音量、模擬不同發言場景、改變?cè)捦参恢没蚍较?，檢測系統對動態變化的響應、測試不同區域的延時和均衡效果，在此基礎上進行微調，這需要依賴人耳的主觀判斷，沒有固定參考值，以此達到最佳聽感效果。

壓力測試

多話筒開啟時，是否能夠擁有增加6個dB的余量空間，若沒有就需要衰減音量，因?yàn)樵趪?guó)標“GB/T 28049-2011”中提到，最高可用增益狀態是系統在產生聲反饋?zhàn)约づR界狀態時的增益減去6dB的增益。所以這也是在保障系統不會產生聲反饋的一大限制條件。

場景模擬測試

多麥激活測試：同時開啟8支以上話筒，驗證系統穩定性。

移動拾音測試：模擬發言者移動時的音量音色的一致性。

那么以上流程和方法都是針對會議類的擴聲系統調試必要工作內容，并非全部細致流程，具體應用場景還需根據實際情況進行調整和優化。

所有的方法和處理都是為了得到更好的擴聲效果和體驗，若當我們無法判斷聲音好壞時，請關閉所做的處理內容，用更加明顯的方式去對比和判斷，自己所做的工作是否正確。
